OEDH 50M2 |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Product description |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Description |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
optical digital transmitter
hybrid; PCB mounting |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Port type and quantity |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
1 electrical port:
1 pin; 1 optical port: 1 FSMA socket |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Type |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
OEDH 50M2 |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Order No. |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
943 249-001 |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Electrical interface |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Bit rate |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
DC to 50 Mbit/s (AC
coupled) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Delay |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
betweem optical input
and electrical output tHL = 15 ns, tLH = 15 ns |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Rise/fall time |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
electrical output
signal: tLH = 6 ns, tHL = 6 ns |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Distortion of bit duration |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
<5ns (at 50 Mbit/s
and -26 dBm) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Output level |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Low: 0 to 0.4 V; High:
2.4 to 4 V |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Fan out (LS) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
2 |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Edge jitter |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
+-2 ns (at 50 Mbit/s
and -26 dBm) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Optical interface |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Optical input level |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
-26 dBm, 2,5 µW min
(at Bit Error Rate <10-9 with PRBS (2exp23)-1) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Optical dynamic performance |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
9 dB |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Optical dynamic performance |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
<8 ns optical |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Power requirements |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Operating voltage |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
+5 VDC +-5% |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Current consumption |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
max. 150 mA |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Power consumption |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
0.8 W |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |

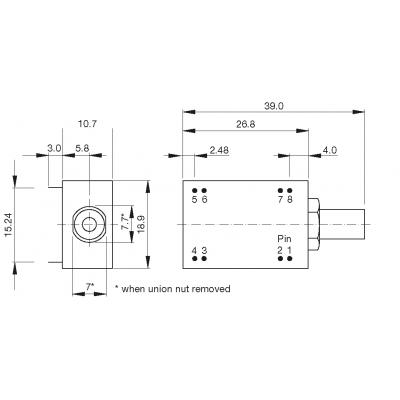

Drawing |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
|
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](diag.jpg) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Ambient conditions |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Operating temperature |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
0 °C to +50 °C |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Storage/transport temperature |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
-20 °C to +80 °C |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Relative humidity (non-condensing) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
10% to 90% |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Mechanical construction |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Dimensions (W x H x D) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
see "Drawing" |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Mounting |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
on PCB |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Weight |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
15 g |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Pin assignment |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
pins see "Drawing"
pin 1, 2, 3, 7, 8: GND; pin 4: VCC; pin 5: DATA OUT INV.; pin 6: DATA
OUT |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](<pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Scope of delivery
and accessories |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
Scope of delivery |
![](pixel.gif) |
![](pixel.gif) |
![](pixel.gif) |
1 hybrid |
